產品概述

GJMW5型溫度變送器產品采用PT100作為信號測量元件，并經過計算機自動測試，用激光調阻工藝進行了寬溫度范圍的零點和靈敏度溫度補償。放大電路位于鋁合金殼體內，將傳感器信號轉換為標準輸出信號，:充分發揮了傳感器的技術優勢，使溫度變送器具有優異的性能。它抗干擾、過載、溫度漂移小、穩定性高，具有很高的測量精度，是工業自動化領域理想的溫度測量?jī)x表。

產品參數

測量介質:液體、 氣體

整體材質:護管材質 304不銹鋼(接觸)過程 連接304不銹鋼(接觸)

外殼壓鑄鋁顯示表頭ABS工程塑料(數碼管顯示>

整體重量:  ≈1kg ;

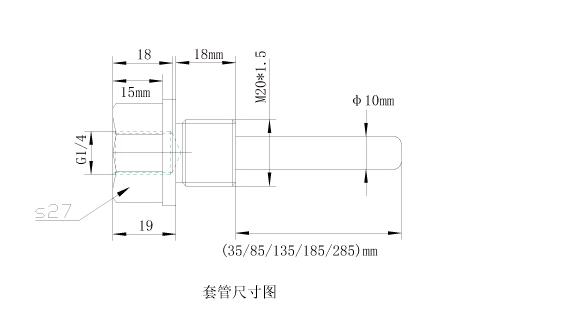

套管重量

120g (L=-35mm) 130g (L-85mm) 140g (L=135mm) 150g (L=185mm)170g (L=285mm)

測量范圍: -50~ -300'C (詳見量程參數選型表)

供電電壓: 12~36VDC 15~36VDC (帶顯示) 24VDC本安型

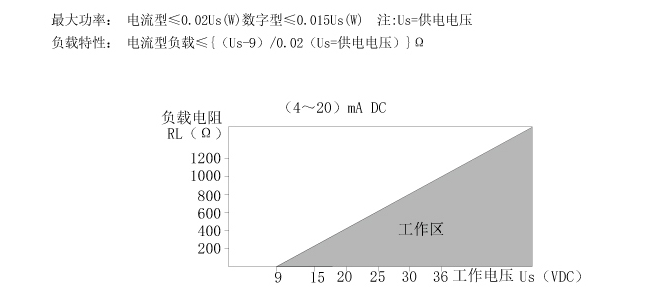

輸出信號: 4~ 20mA、RS485 (標準Modbus RTU協議)

測量精度: 0. 5%FS

環境溫度:  -40~ 85C

穩定性能: +0. 1% FS/年

防護等級: IP65

本安防爆: Ex ia IIC T6 Ga (僅限電流輸出）注: 本質安全必須經由安全柵或本安電源供電

抗震性能: 10g(20. ..20Hz)

工作條件:環境溫度 -40~85C環境濕度0%~-95%RH (無冷凝無結露 )

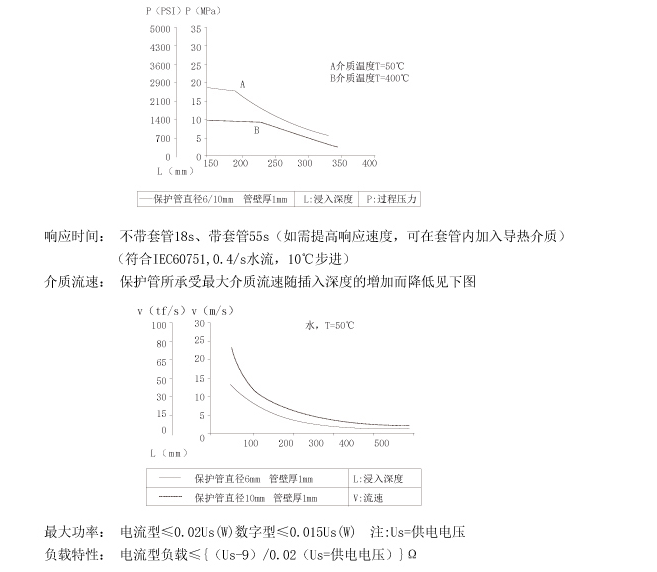

耐壓性能:熱保護管所承受壓 力隨長度變化而變化見下圖

工作原理

溫度變送器是pt 100傳感器在溫度影響下產生電阻效應，經專用處理單元轉換產生一個差動電壓信號，此信號經專用放大器，將量程相對應的信號轉化成標準模擬或數字信號。

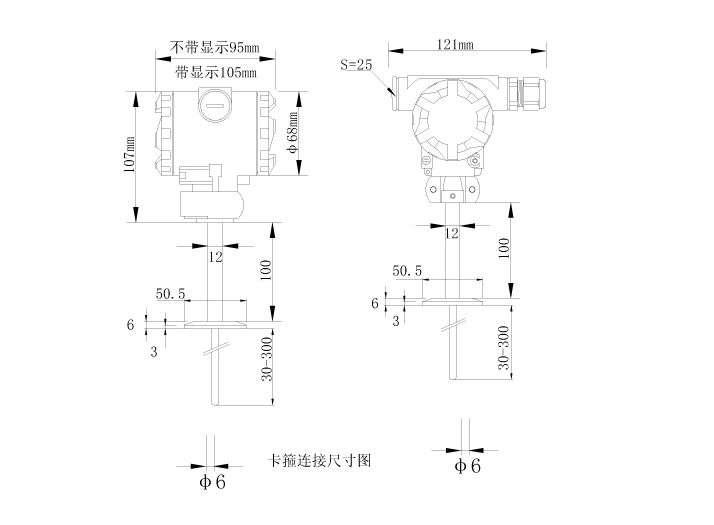

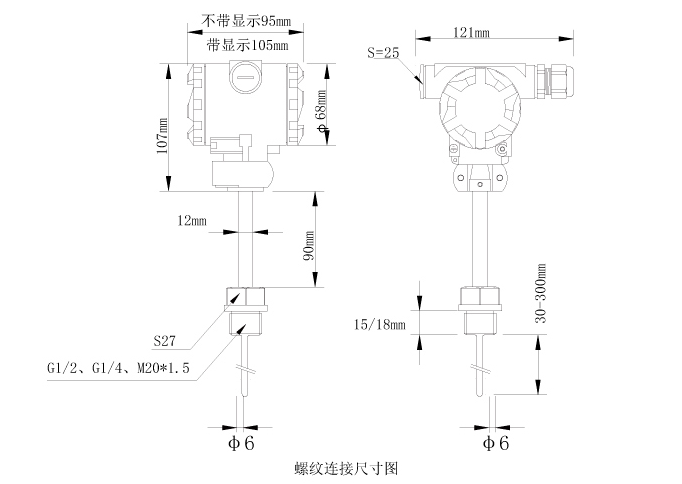

外形尺寸

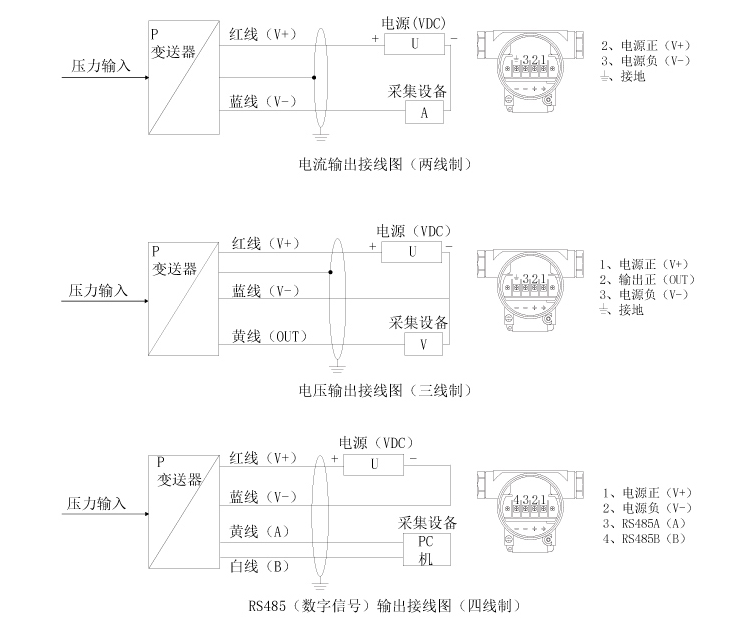

接線圖

代表屏蔽線，所標注接地點必須全部有效接地。

變送器外殼默認接地，所以要求現場設備需有效接地。

只有電流輸出有反接保護(無損壞但不工作)、限流限壓保護。其他輸出信號反接會導致變送器損壞。

用戶必須確保所用線纜的外徑在卡套允許的范圍之內。另外還要確保線纜穩固無間隙的安裝在卡套中。壓線帽鎖緊直徑5~9mm。

一定要旋緊壓線鎖母以確保防護等級。

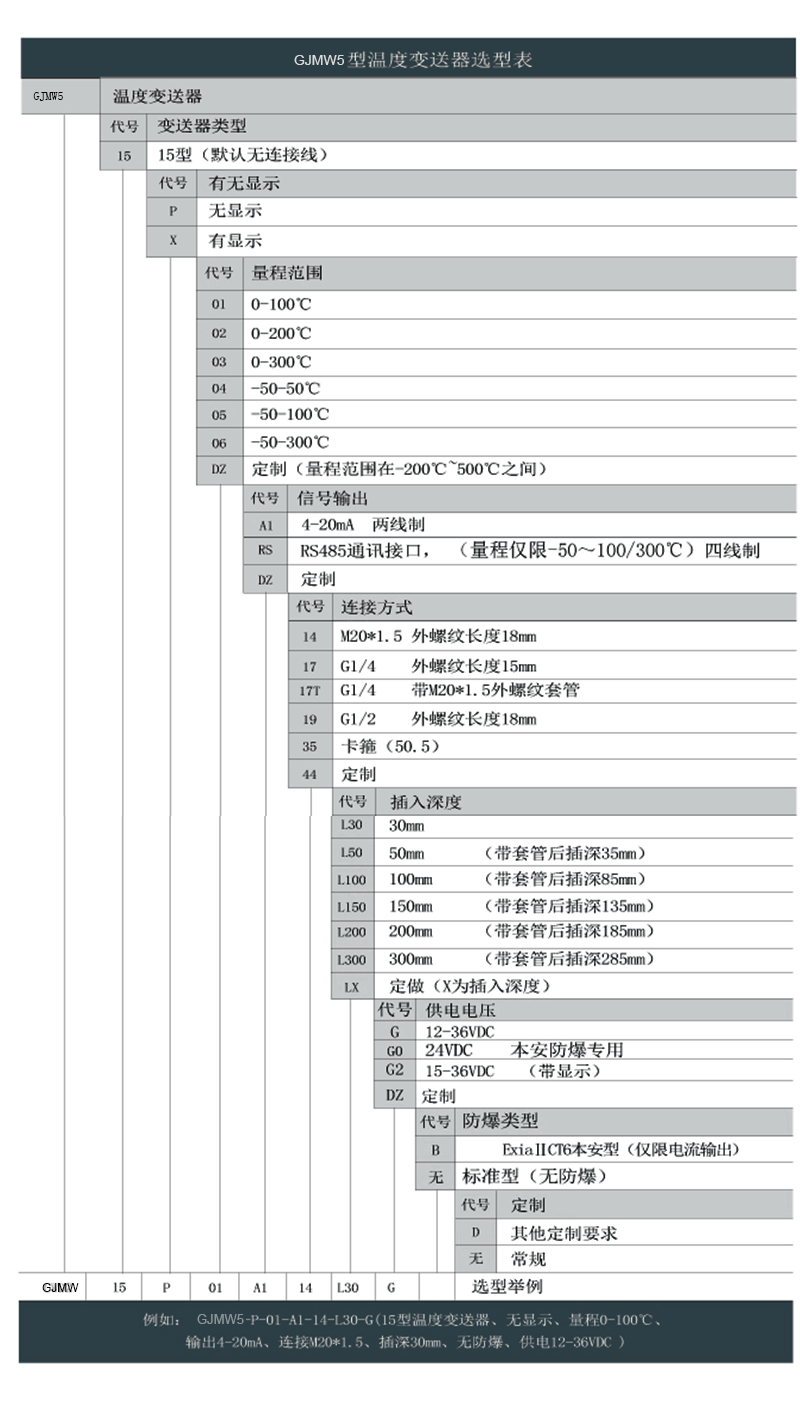

規格選型

訂貨須知

△警告!

用戶在定購變送器時要注意根據介質的壓力、溫度、防護等級和環境條件選擇合適的規格。
