一、無線液位變送器概述

智能無線液位變送器是一款低功耗、具有無線通訊功能的智能儀表，此無線液位變送器電路方面采用工業級微功耗芯片與數字化的無線通信技術而做的電路設計，儀表采用集成式工業設計，融合了數據采集，電池供電及無線遠傳為一體。同時可以與多種我們公司生產的無線接收機組網使用，用戶可以按照使用工況自行選擇。

以先進的工業級MCU 為核心，高品質的傳感器為采集前端，結合物聯網無線NB-IoT數據模塊，利用中國電信NB.IoT網絡，實現現場儀表數據到云端的無線傳輸。儀表按照設定間隔時間上報數據，客戶通過 Web 頁面實現遠程儀表配置和數據查閱，上傳下發數據均存進數據庫，便于后期查詢。通過互聯網 PC 或移動終端登錄相關網址即可獲取儀表數據，并實現對采集的數據統計、分析，形成報表和數據曲線，具有直觀、準確、高效的特點。基于 NB-IoT公網的廣泛覆蓋，可實現大區域范圍內的眾多監測點的實時監測，如自來水管網壓力、高池液位、環境參量檢測、水文監測、油田、電力、石化等等。

    NB-IoT是物聯網領域-個新興的窄帶通信技術，具有廣覆蓋、大鏈接、低功耗、低成本等優勢，特別適合遠程抄表、傳感數據采集等工業場景使用，我廠 NB-IoT系列無線壓力變送器采用中國電信NB.IoT網絡進行數據傳輸，網絡穩定，數據傳輸可靠。

GJM-123G是一款GPRS傳輸的無線液位變送器，憑借中國移動成熟的GPRS網絡，將現場的溫度上傳到客戶指定的IP地址。用戶可以通過按鍵或者遠程設定參數。

GJM-123L是一款LORa傳輸的無線液位變送器，配合LORa網關使用，具有功耗低，傳輸距離遠(優于3km)，信號穿透力強，自組網等優點，特別適合工業園區內的局域網需求。

GJM-123N是一款NB-IoT傳輸的無線液位變送器，采用NB-IoT技術，具有功耗低，傳輸效率高，資費低等優點。

   二、 產品特點

l NB-IoT 網絡適用地域廣；

l LCD 實時顯示；

l 天線形式可選擇：外置和一體，對于信號弱的地方可選擇外置天線

l 內置低功耗電路和2*9900mAh大容量鋰電池電池

l 電源反接保護；

l 閾值上、下限報警功能；

l 聯網自動校時，斷網自動重連；

l 按鍵操作，可現場配置儀表；

l Web 端查看和遠程配置儀表，支持手機短信查詢數據；

l 具有防震、防潮功能，適應野外環境。

l 可根據客戶需求定制不同過程連接接口

l 可OEM定制不同協議產品

三、性能指標：

四、技術優勢：

◎ 采用低功耗處理器

◎ 內嵌NB-IoT網通信模組

◎ 內嵌精密時鐘、自動校時，與 Internet 時間同步

◎ 高精度內部 AD 檢測溫度變化，內置溫度補償程序，對溫度變化不敏感。

◎ 專用上位機軟件設置參數

◎ 內嵌看門狗，不死機

◎ 支持深度休眠，按鍵喚醒功能

◎ 支持數據存儲功能

◎ 鋰離子電池供電

◎ 具有數據存儲，數據補發功能

◎ 具有電池電量低短信報警功能

◎ 外殼防護等級：IP65

◎ 具有防反接、防浪涌、防震、防潮、防雨、防有害氣體功能。

◎ 精度高、抗干擾、免維護

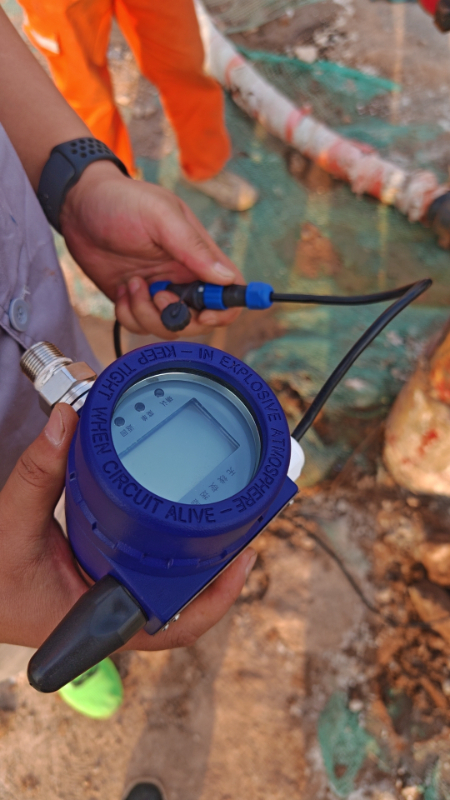

五、產品現場圖
