一、產品簡介
YD-223WA5 是基于 CAT-1 的振弦采集儀可采集單線圈式振弦傳感器，內高能鋰電池，電池使用壽命為 6500 次，一體化結構，是解決無線化檢測的好幫手。

二、技術參數
測頻范圍:30~12000Hz
多版本選擇:四通道振弦款，四通道振弦+四通道溫度款，四通道振弦+四通道溫度款+GPS定位款。
測量速率:平均 1Hz(高速模式每秒可達 20 次)
兼容性強:可測量絕大多數廠家的單線圈式振弦傳感器高精度:0.005Hz~0.25Hz
傳感器自動識別:可識別線圈 502~5kΩ的傳感器(其它阻值可定制)溫度檢測: 熱敏電阻:NTC1~10k
工業溫度范圍:-40℃~+85℃
外形尺寸:194*119*52(毫米)材質:PC
防水等級:IP68

三、產品結構

1-4 通道分別為振弦采集儀接口，接口為防水航插，航插直徑為16，出廠標配4個航插
1-4 通道航插針腳為1正2負
1 通道3 4腳為通訊配置端口，配轉用通訊線，可在不開蓋情況下通訊。
磁感應區通過磁鐵可配置為主動發送和打開配置端口(短響為通訊，長響為發送)

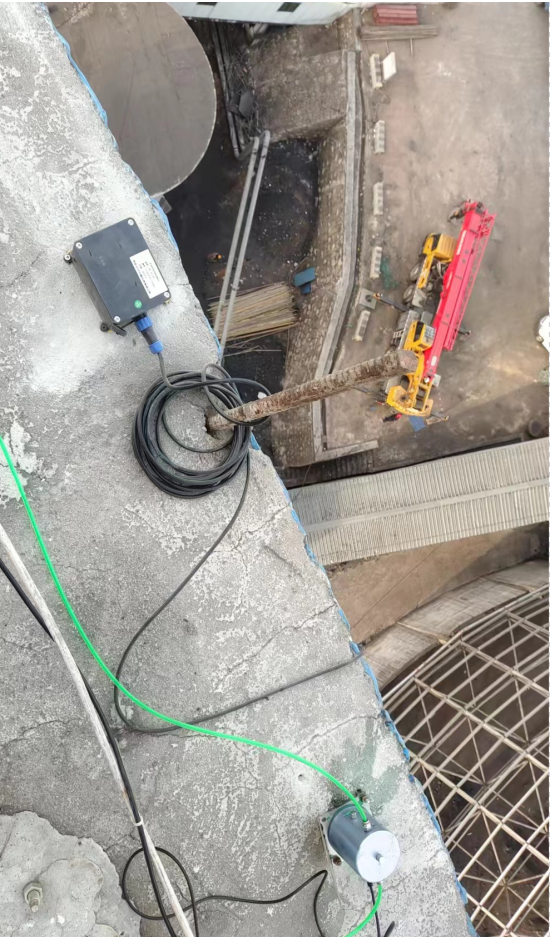

四、現場實物圖
